3D-печать для XYKA Pro: подставки, боксы и чистилка

С XYKA Pro у меня набралось несколько мелочей, которые хотелось упорядочить: аккумуляторы лежат где попало, забитые чашки не во что положить в дорогу, табак при забивке сыплется на стол. Всё это решается 3D-принтером. Собрал в одном месте модели, которые сделал под себя, — файлы можно скачать прямо из статьи.

Всё печатается без поддержек, подойдёт обычный PLA. Чашку я мерил сам, а посадочные размеры аккумулятора и нагревателя сверял с проверенными моделями с MakerWorld — ссылки на них в каждом разделе.

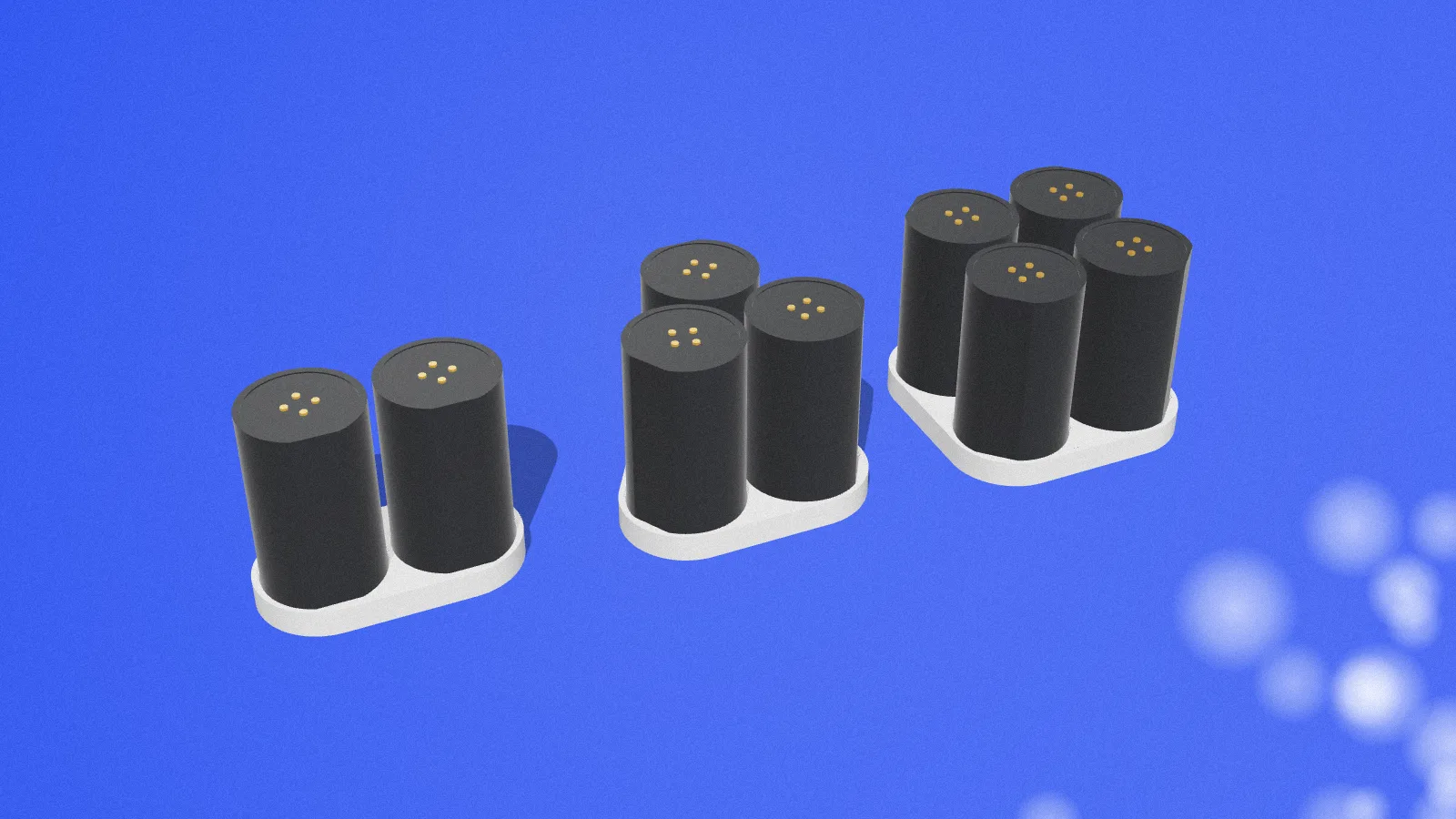

Подставки для аккумуляторов

Подставки на 2, 3 и 4 аккумулятора. Гнездо повторяет форму аккумулятора вместе с плоской гранью, поэтому он встаёт всегда одинаково и не крутится. Контакты сверху остаются открытыми — заряжать удобно прямо в подставке, ничего не вынимая.

• На 2 — аккумуляторы рядом, плоские грани в одну сторону.

• На 3 — треугольником, занимает меньше места, чем три в ряд.

• На 4 — квадратом 11 × 11 см вместо длинной полосы.

Размер гнезда — Ø51 мм, глубина 10 мм — я взял с подставки chellux на MakerWorld, там аккумуляторы стоят в ряд.

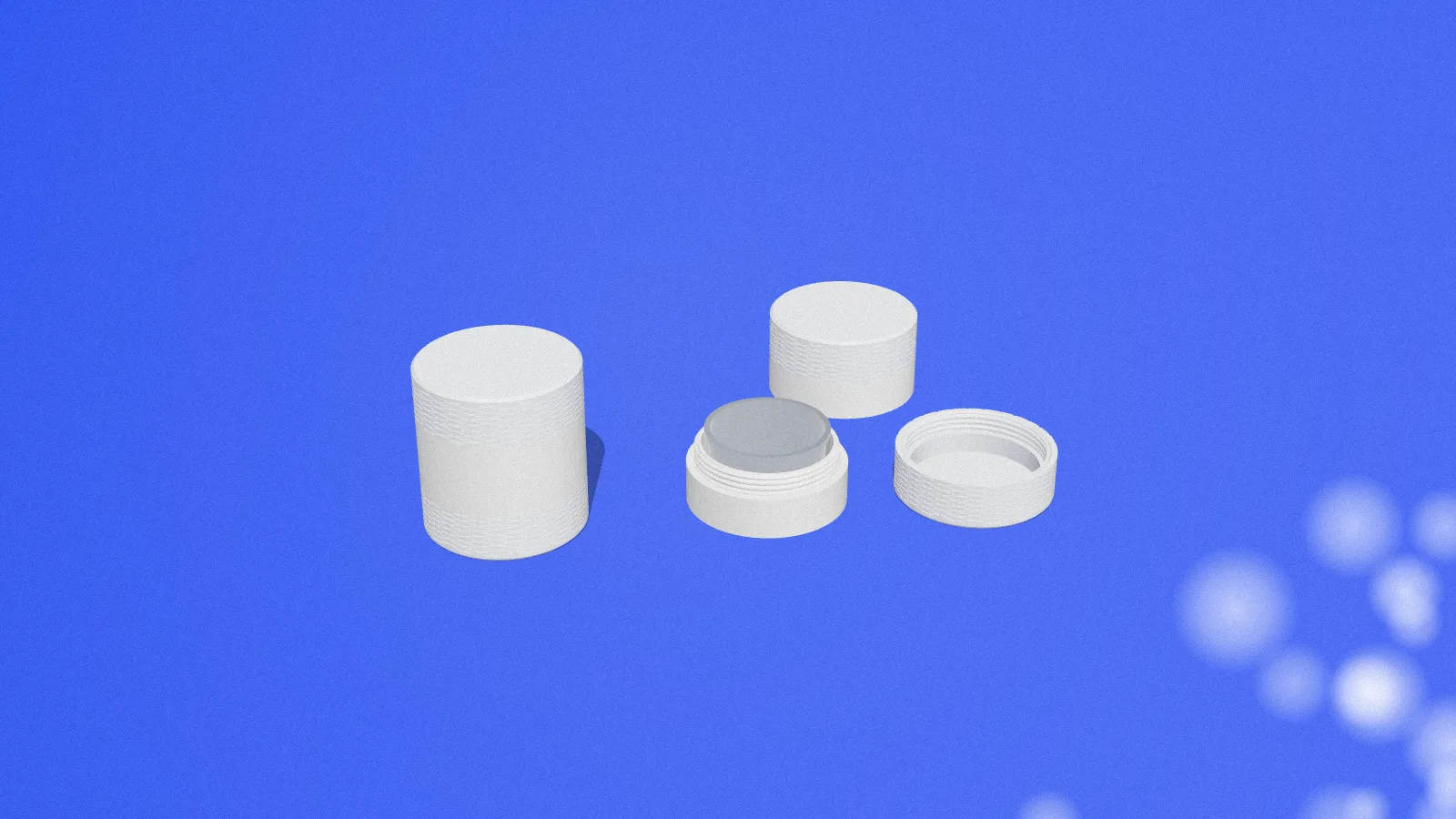

Боксы на 1 и 2 чашки

Боксы на резьбе для забитых чашек. Удобно забить дома и взять уже готовые с собой: в дороге не боишься, что меласса протечёт в сумку, а сетка и табак останутся целыми. Внутри Ø43 × 25 мм, чашка входит с запасом.

• На 1 чашку — стакан с дном и крышка, в собранном виде Ø53 × 30 мм.

• На 2 чашки — гильза с перегородкой посередине и две крышки, по чашке с каждой стороны.

Бокс на 2 чашки — это XKAH Pod Duo от Daumenkrieger без изменений, а бокс на 1 чашку я сделал из него же: отрезал половину гильзы, перегородка стала дном. Резьба одна и та же, крышки подходят к обоим. Лицензия оригинала — CC BY-NC-SA: печатать для себя и делиться можно, продавать нельзя.

Забитые чашки храните перевёрнутыми — почему, я писал в гайде про уход:

Гайд · XYKA ProУход за металлическими чашками XYKA ProКак отмыть чашки кислородным очистителем, чистить сетку и правильно хранить забитые чашки.Чистка2 мин0

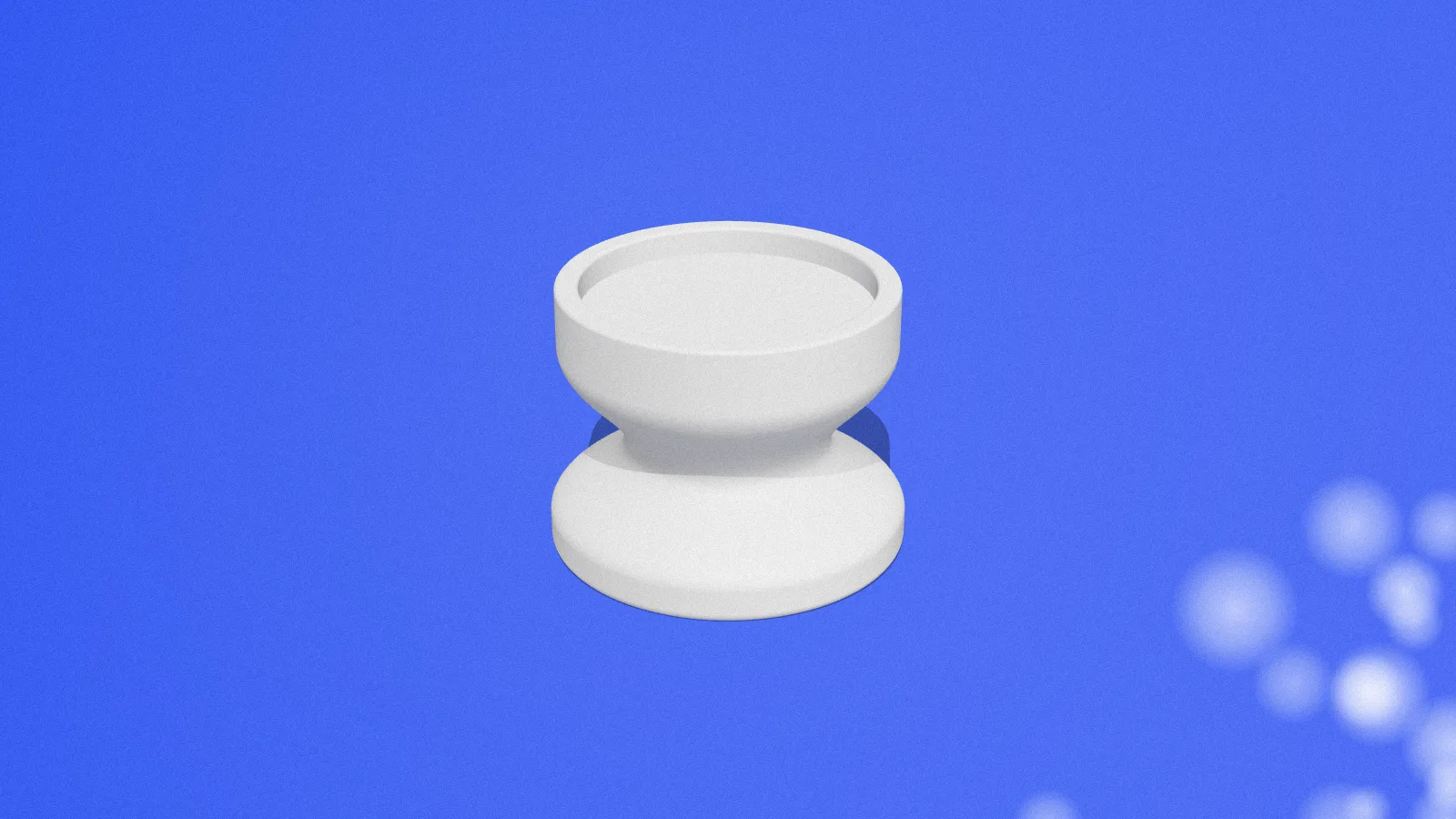

Чистилка для нагревателя

Чистит нагревательный модуль в пару движений. Оберните головку бумажным полотенцем, смочите изопропанолом, вставьте в углубление нагревателя и аккуратно проверните — грязь и конденсат после курения остаются на салфетке. Головка точно повторяет углубление модуля: Ø48,6 мм с выемкой Ø41,8 мм.

После чистки на неё удобно поставить сам модуль — она работает как подставка. Размеры головки я снял с модели Trop1co, остальное нарисовал заново: плавная талия под пальцы и широкое основание.

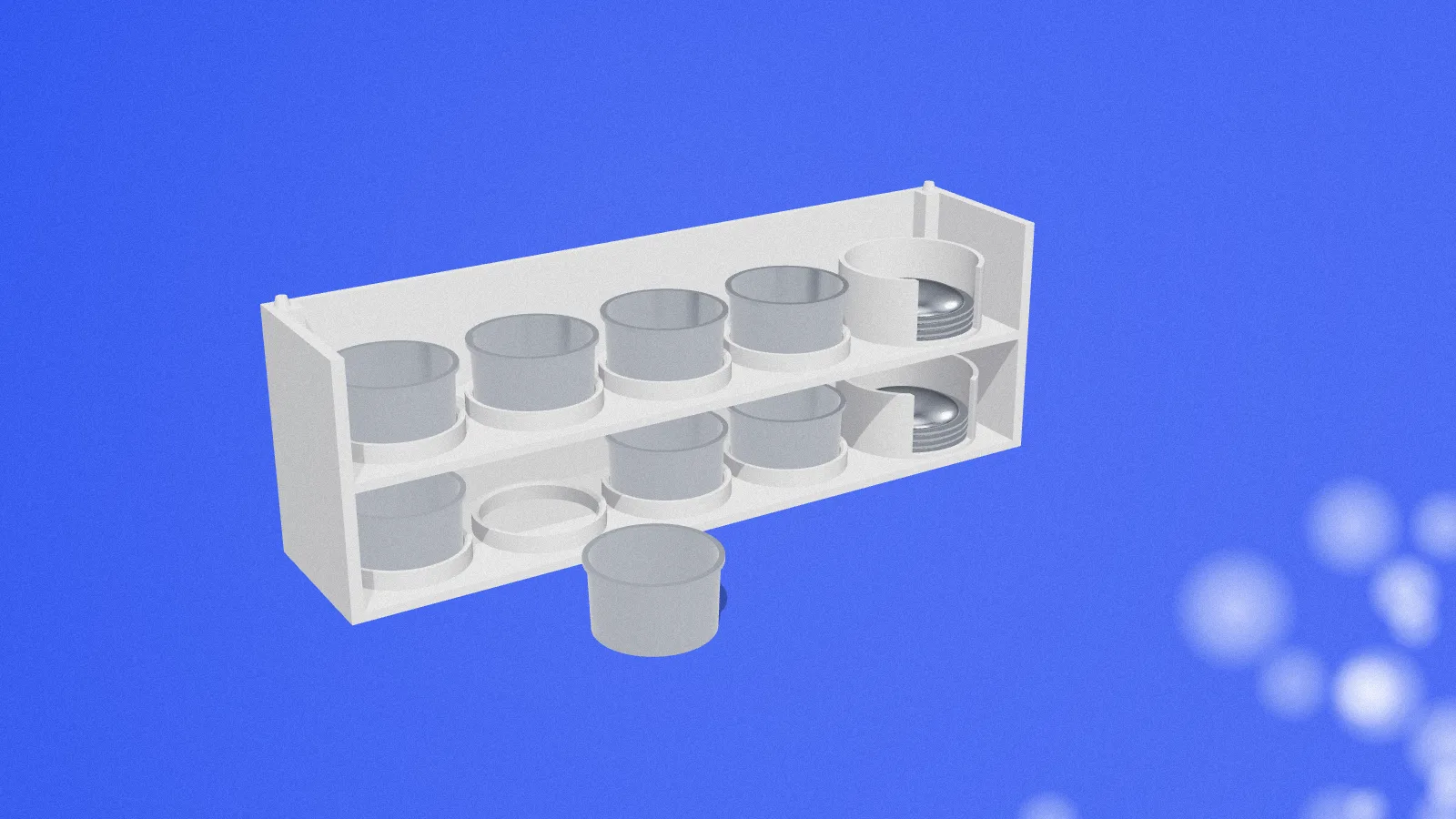

Подставка на 4 чашки

Для дома. Чашки стоят в плотных кольцах и не вываливаются, крышки лежат стопкой в отдельном стакане справа. Если чашек больше, ярусы ставятся друг на друга — сзади их держат штыри.

Чтобы достать чашку, приподнимите её из кольца и выдвиньте вперёд. Высоты яруса на это хватает, даже когда сверху стоит следующий.

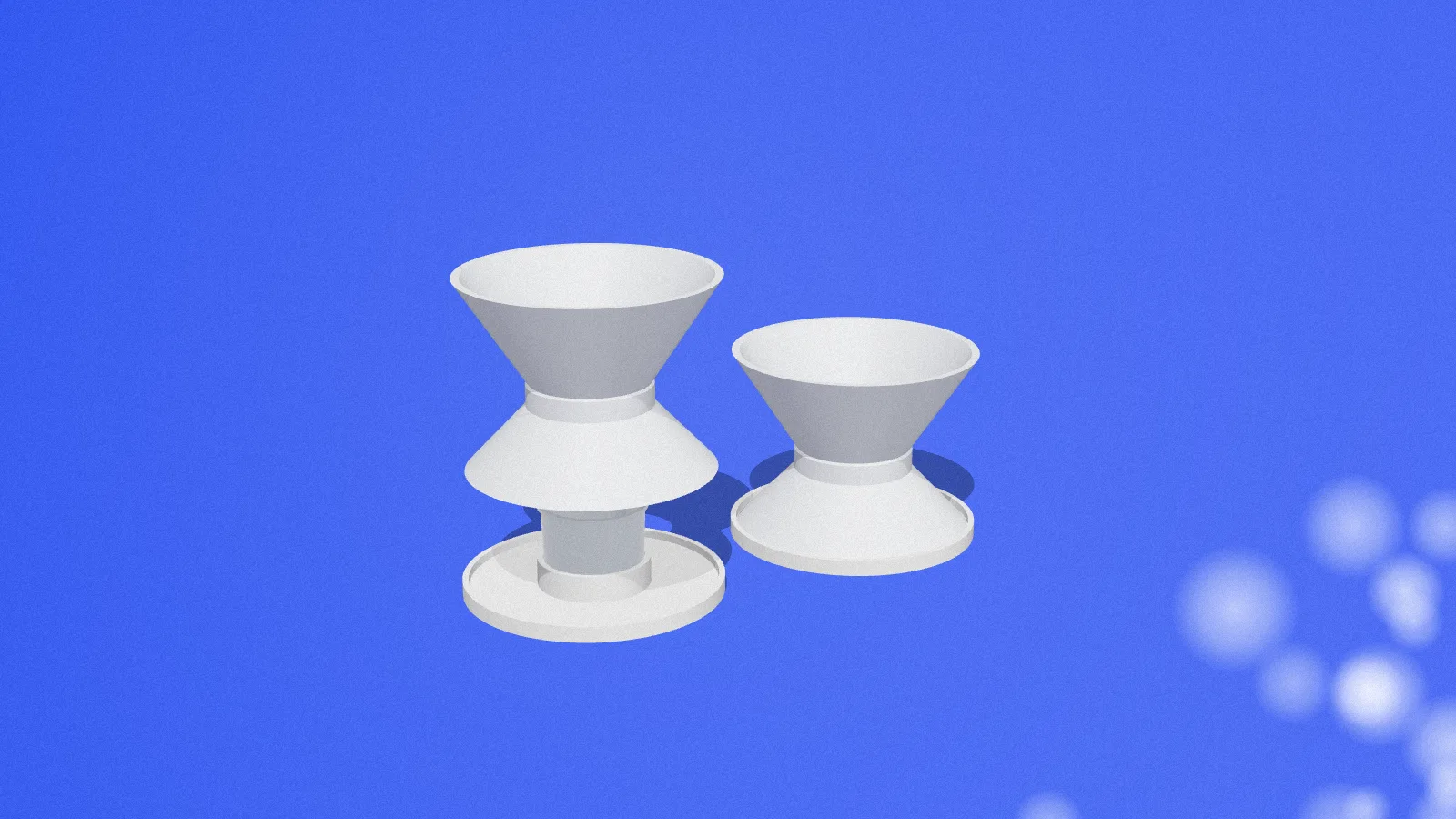

Колпак для забивки

Чтобы табак при забивке не сыпался на стол. Чашка ставится на столбик основания и не касается стола дном, сверху надевается колпак-воронка. Сыпете табак прямо из банки — он скатывается в чашку. Снимаете колпак, и чашку удобно взять за бока.

Как печатать

• Материал — PLA, чистилку лучше из PETG: она работает с изопропанолом.

• Все детали ставьте плоской стороной на стол, поддержки не нужны.

• Слой 0,2 мм, для крышек боксов — 0,16 мм.

Дома весь набор выходит примерно в 700 ₽ пластика. Если своего принтера нет, в сервисах печати такой заказ стоит 3–6 тысяч.

Если напечатаете — покажите в комментариях, как получилось. И пишите, какие ещё модели для XYKA вам пригодились бы.
